VS1-12

قاطع دائرة فراغ مثبت على الجانب

هذا المنتج عبارة عن قاطع دائرة فراغ عالي الجهد مثبت على الجانب الداخلي، مصمم لأنظمة الطاقة ثلاثية الطور 12 كيلو فولت و50 هرتز، ويستخدم كجهاز حماية وتحكم. نظرًا لمزايا المقاطعة الخاصة لتقنية الفراغ، فهي مناسبة بشكل خاص للتطبيقات التي تتطلب تشغيلًا متكررًا عند التيار المقدر أو انقطاعًا متكررًا لتيار الدائرة القصيرة.

اتصل بنا اتصل بنا اتصل بنا كتالوج المنتجات
السابق:قاطع دائرة فراغ قابل للسحب بعرض 650 مم التالي:قاطع دائرة فراغ مدمج ثلاثي المواضع
  • وصف
  • المواصفات

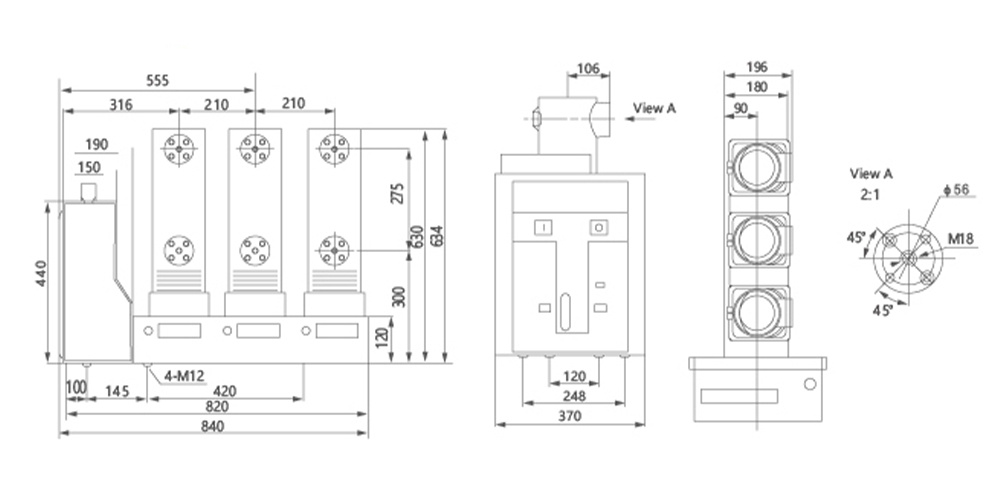

  • حجم المنتج
  • اتصل بنا

المميزات:
يعتمد على هيكل تثبيت ثابت ويمكن استخدامه بشكل مستقل أو مرن لإمدادات الطاقة الرئيسية الحلقية، أو المحطات الفرعية من النوع الصندوقي، أو أنظمة الإمداد غير القياسية المختلفة. التركيب بسيط، والقدرة على التكيف قوية، والتشغيل مستقر وموثوق، مع عمر خدمة ميكانيكي وكهربائي جيد.


التطبيقات:
يستخدم على نطاق واسع مع معدات التبديل من النوع الثابت، ويخدم الشبكات الحضرية والريفية، والمؤسسات الصناعية/التعدينية، ومرافق التوزيع المختلفة، ويتولى التحكم في تبديل الدوائر والحماية من أخطاء الدائرة القصيرة، مما يجعله أحد مكونات التبديل الأساسية التي لا غنى عنها في أنظمة التوزيع.

غرض وحدة المعلمة
الجهد المقدر كيلو فولت 12
الحد الأقصى المقدر لجهد التشغيل كيلو فولت 630 630 630
التيار المقدر أ 1250 1250 1250
تيار كسر الدائرة القصيرة المقدر كا 20 25 31.5
تيار صنع الدائرة القصيرة المقدر كا 50 63 80
تيار تحمل الذروة المقدر كا 50 63 80
تيار تحمل الدائرة القصيرة المصنف بـ 4 ثوانٍ كا 20 25 31.5
مُصنَّف
العزل
مستوى		 تردد الطاقة يتحمل الجهد (قبل وبعد الكسر المقدر) كيلو فولت 42 (الاستراحة 48)
جهد تحمل النبضة (قبل وبعد الكسر المقدر) 75 (الاستراحة 84)
تسلسل التشغيل المقدر الأوقات O - 0.3 ثانية - CO - 180 ثانية - CO
الحياة الميكانيكية الأوقات 1000
العدد المقدر لعمليات كسر الدائرة القصيرة الخامس 50
جهد الإغلاق المقدر لآلية التشغيل (DC) الخامس تيار متردد/تيار مستمر 110、220
جهد الفتح المقدر لآلية التشغيل (DC) مم تيار متردد/تيار مستمر 110、220
فجوة الاتصال مم 11±1
السفر الزائد (طول ضغط زنبرك التلامس) MS 3.5±0.5
وقت الارتداد للفتح والإغلاق على ثلاث مراحل MS ≤ 2
وقت ارتداد إغلاق جهة الاتصال م/ث ≤ 2
