VS1-40.5

قاطع دائرة فراغ مثبت على الجانب

هذا المنتج مناسب لأنظمة التيار المتردد ثلاثية الطور 50 هرتز و40.5 كيلو فولت، ويمكن استخدامه من قبل المؤسسات الصناعية/التعدينية ومحطات الطاقة والمحطات الفرعية لتبديل تيار الحمل وتيار الحمل الزائد وتيار الخطأ، وهو مناسب لتطبيقات التشغيل المتكرر. يعتمد المنتج على هيكل عزل مركب، مع قواطع ثلاثية الطور وأجزاء حية متصلة منفصلة عن بعضها البعض بواسطة حاويات عازلة مستقلة من راتنج الإيبوكسي.

اتصل بنا اتصل بنا اتصل بنا كتالوج المنتجات
السابق:قاطع دائرة فراغ مثبت على الجانب التالي:قاطع دائرة فراغ عالي الجهد (مثبت على الأرض)
  • وصف
  • المواصفات

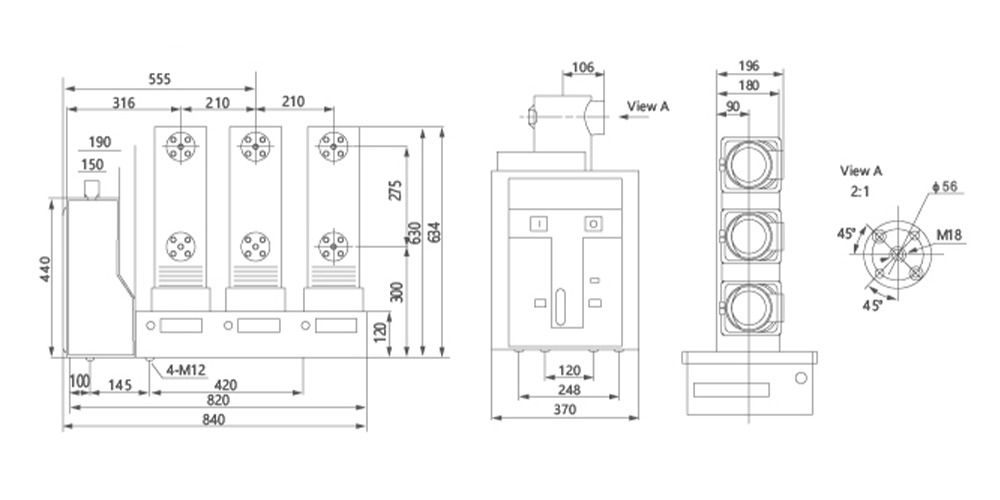

  • حجم المنتج
  • اتصل بنا

المميزات:
يلبي هيكل العزل المركب بشكل فعال متطلبات المسافة الهوائية ومسافة الزحف تحت ظروف التشغيل العادية، مع تقليل الحجم الإجمالي للقاطع؛ حيث يتم تركيب الفجوات الفراغية للدائرة الحاملة للتيار الرئيسية ووصلات التلامسات المتحركة والثابتة داخل أسطوانات عازلة، وتعتمد جميع التوصيلات الكهربائية للدائرة الرئيسية على توصيلات ثابتة، مما يوفر موثوقية عالية.


التطبيقات:
مناسب لتطبيقات العزل والتقسيم والتحكم في الحماية في شبكات توزيع الجهد المتوسط والعالي، ومناسب بشكل خاص للمؤسسات الصناعية/التعدينية وأنظمة الطاقة المحملة بكثافة والتي يتم تشغيلها بشكل متكرر، ويعمل كجهاز تبديل مهم للتشغيل الآمن لمعدات الجهد المتوسط.

غرض وحدة المعلمة
الجهد المقدر كيلو فولت 12
الحد الأقصى المقدر لجهد التشغيل كيلو فولت 630 630 630
التيار المقدر A 1250 1250 1250
تيار كسر الدائرة القصيرة المقدر kA 20 25 31.5
تيار صنع الدائرة القصيرة المقدر kA 50 63 80
تيار تحمل الذروة المقدر kA 50 63 80
تيار التحمل المقدر للدائرة القصيرة لمدة 4 ثوانٍ kA 20 25 31.5
مستوى العزل المقدر الجهد المقدر لتحمل تردد الطاقة (قبل وبعد الكسر المقدر) كيلو فولت 42 (الفجوة 48)
جهد تحمل النبضة (قبل وبعد الكسر المقدر) 75 (الفجوة 84)
تسلسل التشغيل المقدر مرات O - 0.3 ثانية - CO - 180 ثانية - CO
العمر الميكانيكي مرات 1000
العدد المقدر لعمليات كسر الدائرة القصيرة V 50
جهد الإغلاق المقدر لآلية التشغيل (DC) V تيار متردد/تيار مستمر 110、220
جهد الفتح المقدر لآلية التشغيل (DC) مم تيار متردد/تيار مستمر 110、220
فجوة التلامس مم 11±1
السفر الزائد (طول ضغط زنبرك التلامس) MS 3.5±0.5
وقت الارتداد للفتح والإغلاق على ثلاث مراحل MS ≤ 2
وقت ارتداد إغلاق التلامس m/s ≤ 2
