قاطع دائرة فراغ قابل للسحب بعرض 650 مم

بيت / منتجات / قاطع الدائرة الفراغية / قاطع دائرة فراغ قابل للسحب بعرض 650 مم

VS1-12

قاطع دائرة فراغ قابل للسحب بعرض 650 مم

هذا المنتج عبارة عن قاطع دائرة فراغ داخلي عالي الجهد قابل للسحب مصمم لمعدات التبديل المغلقة بالمعدن بعرض 650 مم. يعتمد على هيكل قطب مغلف عازل صلب يدمج قاطع الفراغ ودائرة حمل التيار والدعامات العازلة، مما يمنحه هيكلًا مضغوطًا وأداء عزل موثوقًا به، مناسبًا لأنظمة الطاقة المترددة ثلاثية الطور 12 كيلو فولت.

اتصل بنا اتصل بنا اتصل بنا كتالوج المنتجات
السابق:قاطع دائرة فراغ من النوع الثابت بعرض 650 مم التالي:قاطع دائرة فراغ مثبت على الجانب
  • وصف
  • المواصفات

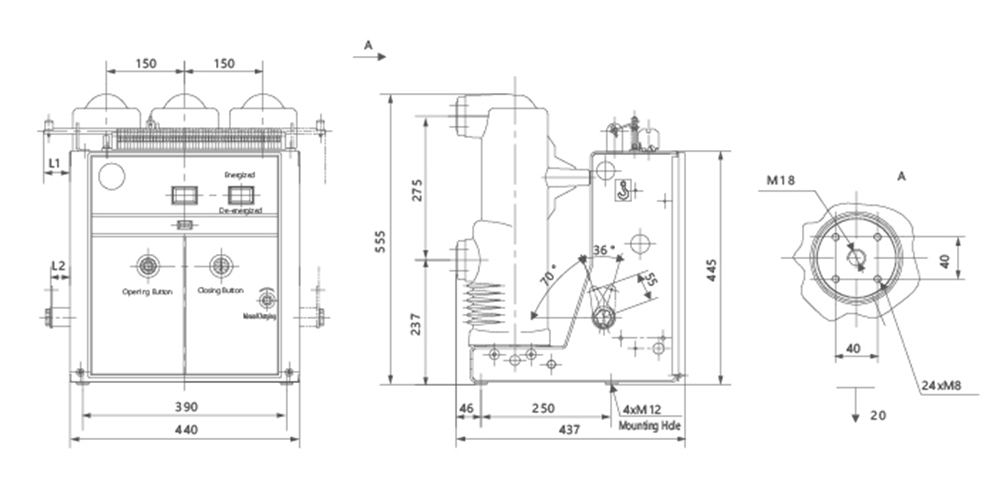

  • حجم المنتج
  • اتصل بنا

المميزات:
يسمح الهيكل القابل للسحب بإدخال القاطع وإخراجه من الخزانة ككل، مما يجعل الفحص والاستبدال بسيطًا وسريعًا؛ جنبًا إلى جنب مع الأقفال الميكانيكية والكهربائية الموثوقة، فإنه يحمي سلامة المشغل والمعدات بشكل فعال؛ الطبيعة الخالية من الصيانة للعمود المغلف تقلل بشكل كبير من تكاليف التشغيل والصيانة على المدى الطويل.


التطبيقات:
يستخدم بشكل أساسي داخل المفاتيح الكهربائية المغلقة بالمعدن، ويعمل كجهاز للتحكم في التبديل وحماية الدائرة القصيرة للدوائر والمعدات. مناسب لتطبيقات الشبكة والتطبيقات الصناعية/التعدينية التي تتطلب تشغيلًا متكررًا أو انقطاعًا متكررًا لتيار الدائرة القصيرة، مما يجعله مكونًا مثاليًا لمعدات التبديل المغلقة بالمعدن.

غرض وحدة المعلمة
الجهد المقدر كيلو فولت 12
التردد المقدر هرتز 50
التيار المقدر أ 630-1250 1250-1600
تيار كسر الدائرة القصيرة المقدر كا 20 25 31.5
تيار صنع الدائرة القصيرة المقدر كا 50 63 80
تيار تحمل الذروة المقدر كا 50 63 80
تيار تحمل الدائرة القصيرة المصنف بـ 4 ثوانٍ كا 20 25 31.5
مُصنَّف
العزل
مستوى		 تردد الطاقة يتحمل الجهد (قبل وبعد الكسر المقدر) كيلو فولت 42 (من طور إلى طور، ومن طور إلى أرض) / 48 (كسر) الجذر التربيعي المتوسط
جهد تحمل النبضة (قبل وبعد الكسر المقدر) 75 (من طور إلى طور، ومن طور إلى أرض) / 85 (كسر) ذروة
تسلسل التشغيل المقدر الأوقات O - 0.3 ثانية - CO - 180 ثانية - CO
الحياة الميكانيكية الأوقات 20000
العدد المقدر لعمليات كسر الدائرة القصيرة الخامس 50
جهد الإغلاق المقدر لآلية التشغيل (DC) الخامس تيار متردد/تيار مستمر 110、220
جهد الفتح المقدر لآلية التشغيل (DC) مم تيار متردد/تيار مستمر 110、220
فجوة الاتصال (أو مسافة فتح الاتصال) مم 9±1
السفر الزائد (طول ضغط زنبرك التلامس) MS 3.5±0.5
وقت الارتداد للفتح والإغلاق على ثلاث مراحل MS ≤ 2
وقت ارتداد إغلاق جهة الاتصال م/ث ≤ 2
