قاطع دائرة فراغ من النوع الثابت بعرض 650 مم

الصفحة الرئيسية / منتجات / قاطع الدائرة الفراغية / قاطع دائرة فراغ من النوع الثابت بعرض 650 مم

VS1-12

قاطع دائرة فراغ من النوع الثابت بعرض 650 مم

هذا المنتج هو قاطع دائرة فراغي عالي الجهد داخلي، مصمم لمعدات المفاتيح الكهربائية المعدنية المغلقة بعرض 550 مم / 650 مم. يعتمد هيكلاً عازلاً صلباً وتقنية الصب المتقدمة براتنج الإيبوكسي، حيث يدمج عضوياً غرفة إطفاء القوس الفراغية، والدائرة الرئيسية، والدعامات العازلة في عمود مصبوب واحد، مما يحسن بشكل جذري من التوافق البيئي للمنتج.

اتصل بنا اتصل بنا اتصل بنا كتالوج المنتجات
السابق:قاطع دائرة فراغ من النوع الثابت (مع موصل طيران) التالي:قاطع دائرة فراغ قابل للسحب بعرض 650 مم
  • وصف
  • المواصفات

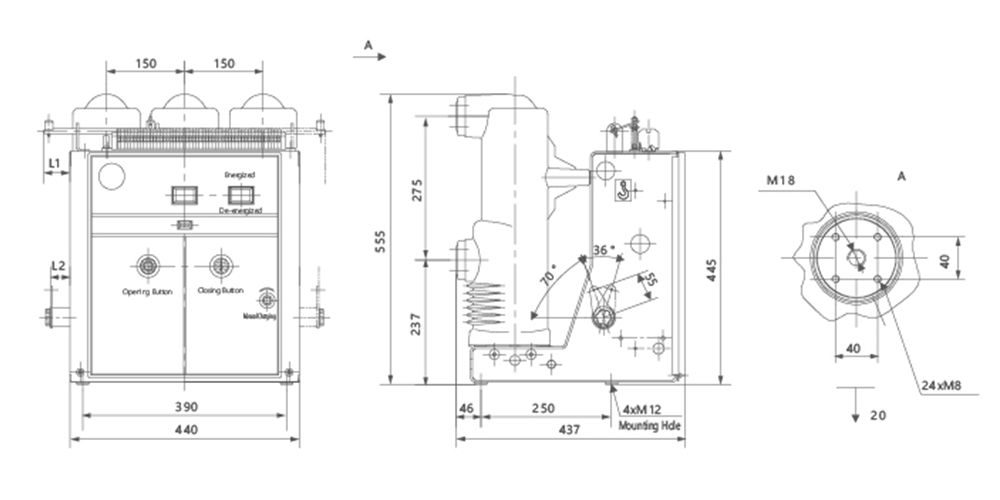

  • حجم المنتج
  • اتصل بنا

المزايا:
يتميز الهيكل المتكامل ذو القطب المغلف بأنه مدمج مع عزل موثوق به؛ جنبًا إلى جنب مع تقنية التهوية بالحمل الذاتي، فإنه يحل بشكل فعال صعوبة تبديد الحرارة المتأصلة في هياكل العزل الصلب، مما يسمح للمنتج بالعمل بثبات على المدى الطويل في ظل ظروف بيئية مختلفة، مما يقلل من تكرار الصيانة ويطيل عمر الخدمة.


التطبيقات:
مناسب للاستخدام مع المفاتيح الكهربائية المغلقة بالمعدن في أنظمة الطاقة بقدرة 12 كيلو فولت، ويخدم على نطاق واسع المحطات الفرعية وغرف التوزيع والمؤسسات الصناعية/التعدينية للتحكم في الأحمال والحماية من الأخطاء، ويلبي الاتجاه نحو المفاتيح الكهربائية المدمجة والمتكاملة.

غرض وحدة المعلمة
الجهد المقدر كيلو فولت 12
التردد المقدر هرتز 50
التيار المقدر A 630-1250 1250-1600
تيار كسر الدائرة القصيرة المقدر kA 20 25 31.5
تيار صنع الدائرة القصيرة المقدر kA 50 63 80
تيار تحمل الذروة المقدر kA 50 63 80
تيار التحمل المقدر للدائرة القصيرة لمدة 4 ثوانٍ kA 20 25 31.5
مستوى العزل المقدر الجهد المقدر لتحمل تردد الطاقة (قبل وبعد الكسر المقدر) كيلو فولت 42 (بين الأطوار، بين الطور والأرض) / 48 (الفجوة) القيمة الفعالة
جهد تحمل النبضة (قبل وبعد الكسر المقدر) 75 (بين الأطوار، بين الطور والأرض) / 85 (الفجوة) الذروة
تسلسل التشغيل المقدر مرات O - 0.3 ثانية - CO - 180 ثانية - CO
العمر الميكانيكي مرات 20000
العدد المقدر لعمليات كسر الدائرة القصيرة V 50
جهد الإغلاق المقدر لآلية التشغيل (DC) V تيار متردد/تيار مستمر 110、220
جهد الفتح المقدر لآلية التشغيل (DC) مم تيار متردد/تيار مستمر 110、220
فجوة الاتصال (أو مسافة فتح الاتصال) مم 9±1
السفر الزائد (طول ضغط زنبرك التلامس) MS 3.5±0.5
وقت الارتداد للفتح والإغلاق على ثلاث مراحل MS ≤ 2
وقت ارتداد إغلاق التلامس m/s ≤ 2
