قاطع دائرة الفراغ الخارجي

بيت / منتجات / قاطع الدائرة الفراغية / قاطع دائرة الفراغ الخارجي

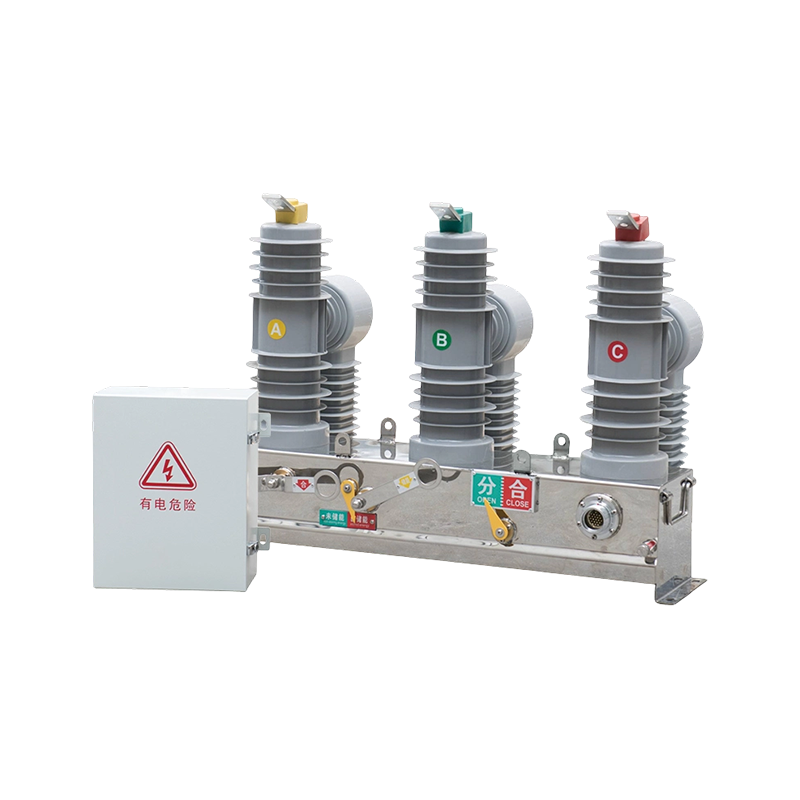

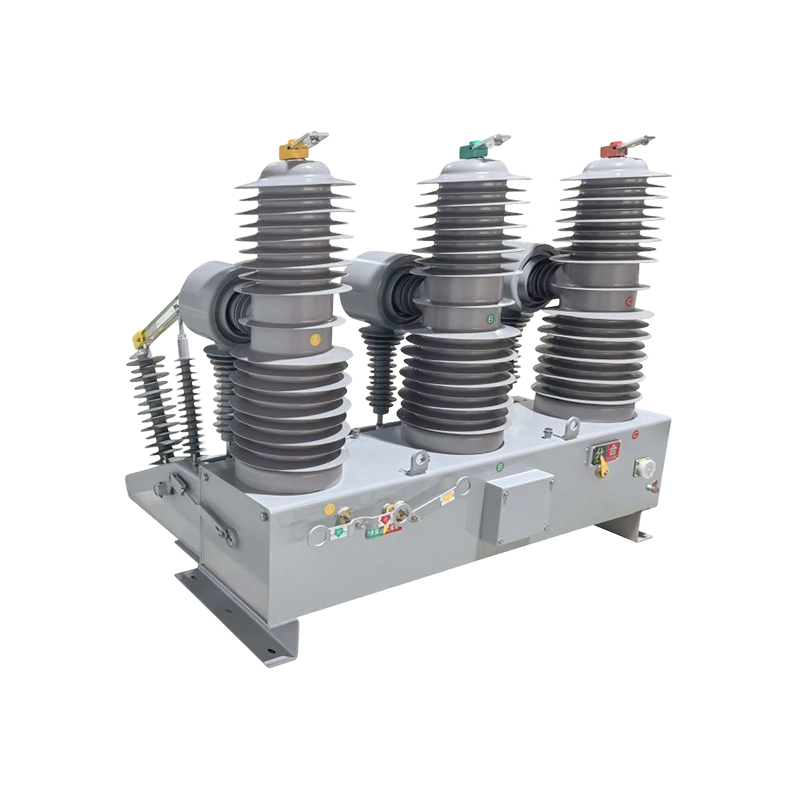

ZW43-12

قاطع دائرة الفراغ الخارجي

هذا المنتج عبارة عن نسخة مدمجة ضمن نفس عائلة القواطع، وهو جهاز تبديل خارجي عالي الجهد مصنف عند تيار متردد ثلاثي الطور 50 هرتز، 12 كيلو فولت، مناسب لتبديل وإغلاق/فتح تيار الحمل، وتيار الحمل الزائد، وتيار الدائرة القصيرة لأنظمة التوزيع الحضرية أو الريفية، مع هيكل أكثر إحكاما وخفيف الوزن.

اتصل بنا اتصل بنا اتصل بنا كتالوج المنتجات
السابق:قاطع دائرة الفراغ الخارجي التالي:لا منتج لاحق
  • وصف
  • المواصفات

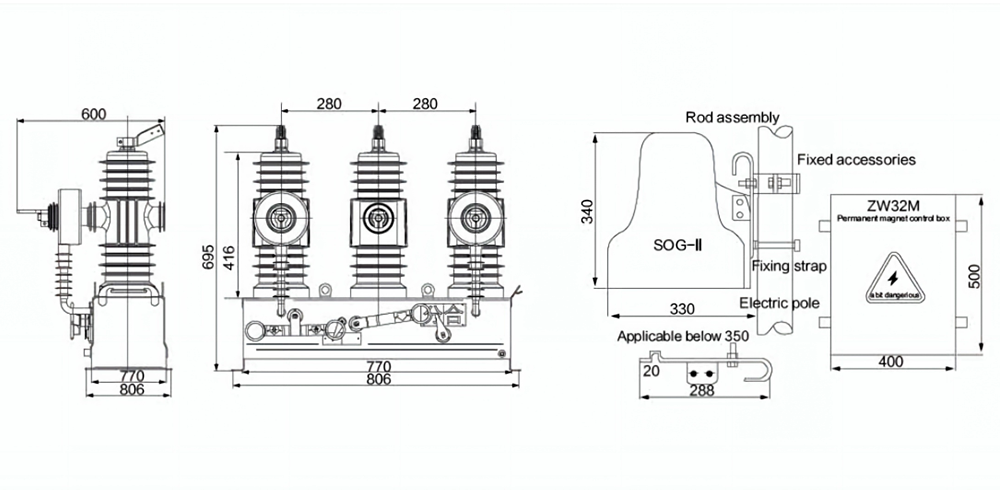

  • حجم المنتج
  • اتصل بنا

المميزات:
يمنح التصميم المدمج المنتج مساحة أصغر وتركيبًا أكثر مرونة، مما يجعله مناسبًا للتركيب على الأعمدة أو مناطق التوزيع ذات المساحة المحدودة؛ فهو يحتفظ بأداء كسر ممتاز وموثوقية العزل، ويلبي متطلبات التشغيل المستقرة طويلة المدى في البيئات الخارجية القاسية.


التطبيقات:
يستخدم على نطاق واسع في معدات التوزيع المثبتة على الأعمدة أو الصناديق على شبكات التوزيع الحضرية والريفية، ويتولى التحكم في تبديل الدوائر والحماية من الأخطاء، وهو أحد أجهزة التبديل الأساسية شائعة الاستخدام في ترقيات أتمتة التوزيع وبناء الخطوط الجديدة.

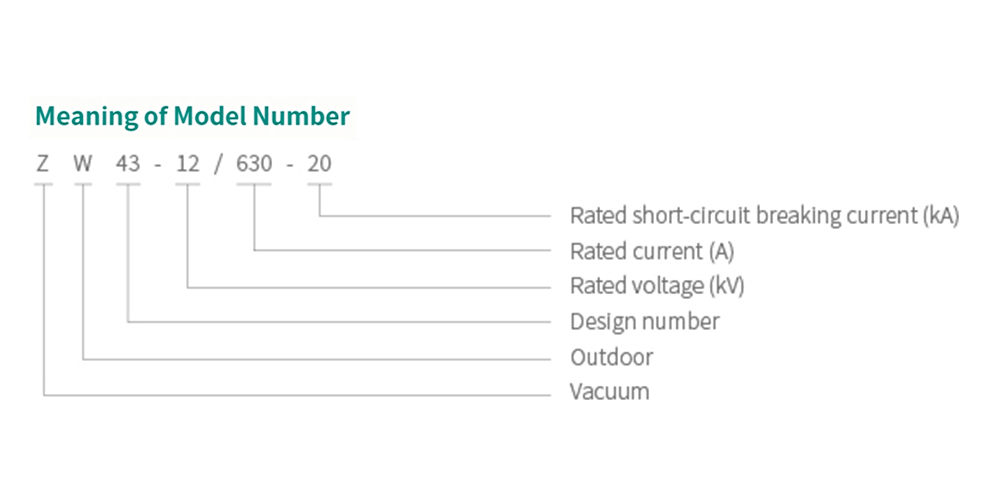

غرض وحدة ZW43-12/630-16 ZW43-12/630-20
الجهد المقدر كيلو فولت 12
التيار المقدر أ 630
تيار كسر الدائرة القصيرة المقدر كا 16 20
تيار صنع الدائرة القصيرة المقدر (الذروة) كا 40 50
تيار تحمل الذروة المقدر كا 40 50
تيار التحمل قصير المدى المقدر كا 16 20
مدة الدائرة القصيرة المقدرة س 4
مستوى العزل المقدر جهد تحمل نبضات البرق (الذروة) كيلو فولت من طور إلى طور، من طور إلى أرض: 75، فاصل: 85
تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد كيلو فولت من طور إلى طور، من طور إلى أرض: 42، فاصل: 48
تسلسل التشغيل المقدر O - 0.3s - CO - 180s - CO (آلية تعمل بمحرك)
العدد المقدر لعمليات كسر الدائرة القصيرة الأوقات 30
الحياة الميكانيكية الأوقات 10000
جهد التشغيل المقدر (ملف الفتح/الإغلاق) الخامس DC220،110،AC220
سمك التآكل المتراكم المسموح به لجهات الاتصال المتحركة والثابتة مم 3
التيار المقدر لتحرير التيار الزائد أ 5
نسبة المحول الحالي 200/5 400/5 630/5
فجوة الاتصال مم 9±1
اتصل بـ Overtravel مم 2
متوسط سرعة الفتح م/ث 1.2±0.2
متوسط سرعة الإغلاق م/ث 0.6±0.2
وقت الافتتاح MS 15~50
وقت الإغلاق MS 25~80
إغلاق وقت الارتداد MS ≤ 2
تزامن الفتح والإغلاق على ثلاث مراحل ≤ 2
مقاومة التيار المستمر لكل دائرة طور μΩ ≤ 80
